Семейства гидротехнических элементов

Все элементы, добавляемые в проекты Revit  - от несущих элементов, стен, крыш, окон и дверей, из которых собирается модель здания, до маркирующих выносок, приборов, марок и компонентов детализации, используемых при создании документации к этой модели, - создаются с помощью семейств.

С семействами можно выполнять следующие операции:

·         добавление типоразмеров в существующие семейства

·         создание пользовательского семейства и добавление к нему типоразмеров

·         создание параметров типоразмеров в семействах

·         изменение режима видимости и уровня детализации элемента на видах чертежа различных типов

Как правило, доступна стандартная библиотека семейств. Но она не содержит характерные элементы гидротехнических конструкций. Этот "пробел" постепенно заполняется студентами, участниками кружка, 4-5 курсов Одесского национального морского университета (гидротехнический факультет). Представляю библиотеку созданную студентами и приглашаю последующие поколения принять участие в данной работе.

Примечание: в библиотеке есть и сторонние семейства полезные в работе, например штриховки...

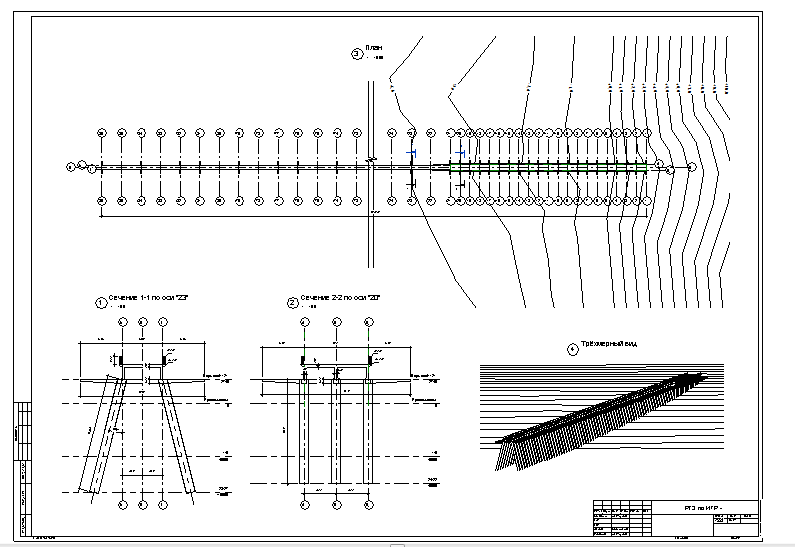

Вот некоторые примеры проектов, выполненные студентами в Ревит

Проектирование подпорной стенки

Предназначение настоящих методических указаний – помочь студентам выполнить расчет уголковой безреберной стены в программе Autodesk Robot Structural Analysis и подготовить чертежную документацию в программе Revit Structure.

В Главе 1 приводятся основные сведения по статическому расчету стенки. Описываются: расчет устойчивости стены против сдвига, расчет прочности грунтового основания и расчет по деформациям. Для особо любопытных следует отметить, что расчет можно выполнить не только вручную (согласно методических указаний), но и с использованием программы MathCad. Файл для MathCad находится здесь. Используя MathCad, конечный результат можно получить простой подстановкой в файл исходных данных задачи.

Полезно будет создать и реализовать необходимые расчеты (задачу) в собственном файле MathCad. В данном файле представлены наиболее необходимые приемы работы. Изучите их для детального возможностей MathCad.

На основании полученных данных формируется расчетная схема и получают теоретическое армирование стенки в программе Autodesk Robot Structural Analysis. Процесс работы описан в Главе 2.

И наконец - финальная стадия. В Главе 3 описано - как получить чертежи армирования стенки в программе Revit. Для упрощения работы имеется специальный файл шаблона для данной задачи. При наличии такого файла - получение чертежей не представляет никакой сложности.

Методические указания находятся здесь. Свой вариант задания можно найти по данной ссылке.

Металлическая ферма - связка программ Robot-Revit

На 3 курсе гидротехнического факультета Одесского национального морского университета (в рамках дисциплины "Металлические конструкции") предусматривается проектирование плоской металлической фермы из спаренных уголков. Методические указания описывают процесс выполнения статического расчета и подбор сечений элементов фермы в программе Autodesk Robot Structural Analysis, а подготовку чертежной документации в программе Revit.
Рабочие материалы можно получить по данной ссылке.
